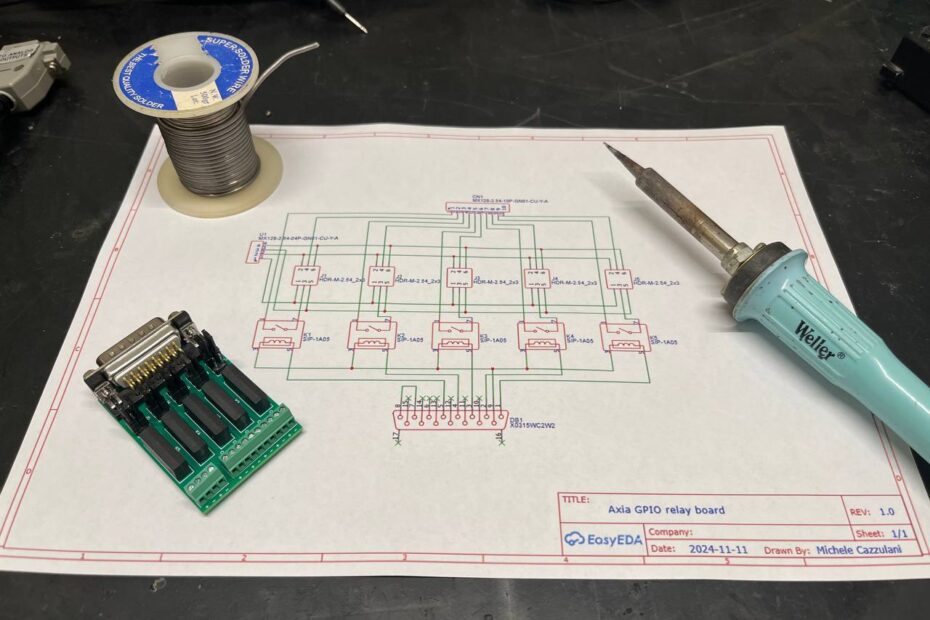

Volevo testare il servizio di prototipazione PCP EasyEDA (https://easyeda.com) quindi ho progettato questa semplice scheda per interfacciare una serie di luci di segnalazione negli studi di messa in onda con un nodo Axia GPIO.
Poiché le varie lampade lavorano a tensioni differenti ho previsto la possibilità di selezionare tramite jumper quale sorgente di alimentazione distribuire sulle uscite, dove per semplificare i cablaggi ho riportato entrambi i poli di alimentazione.
Per proteggere la porta GPIO mantenendo un layout semplice ho usato dei relè a stato solido da 5V che possono essere pilotati direttamente dato il bassissimo assorbimento di corrente.

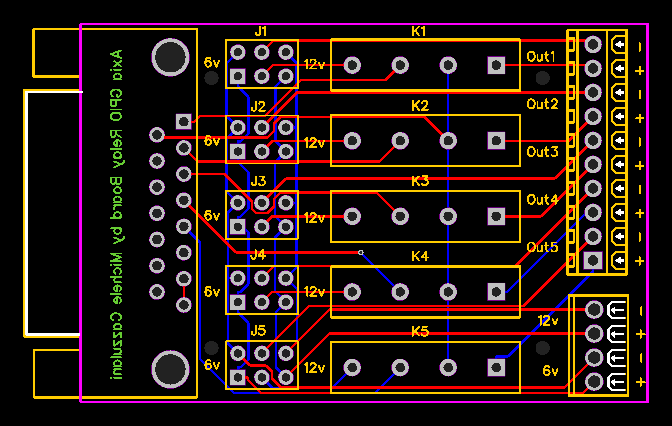

La scheda è stata studiata per essere il più piccola possibile in modo da poter essere montata direttamente sul nodo Axia senza ingombrare le porte limitrofe, per questo i morsetti sono tutti dal lato opposto al connettore DB15.
Da neofita della progettazione PCB devo dire che l’editor online EasyEDA è davvero “easy” ed intuitivo, così come è immediato l’acquisto dei componenti necessari e la stampa delle schede tramite il servizio abbinato JLCPCB (https://jlcpcb.com).
Lascio qui il file gerber e la lista dei componenti:
